高奇普(KORCHIP) 产品

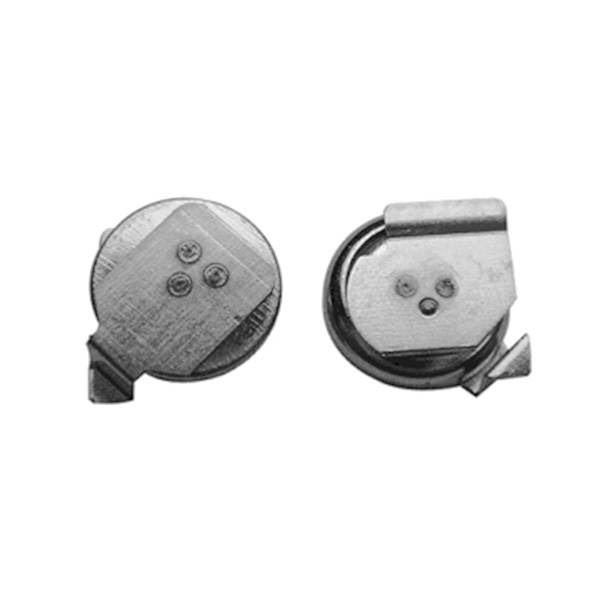

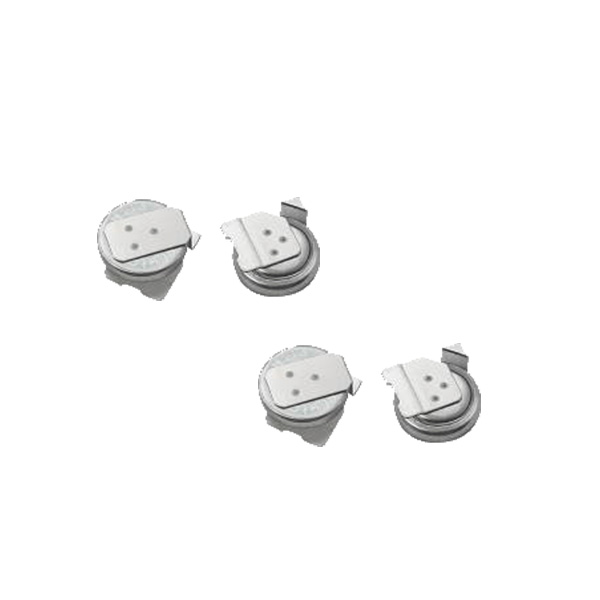

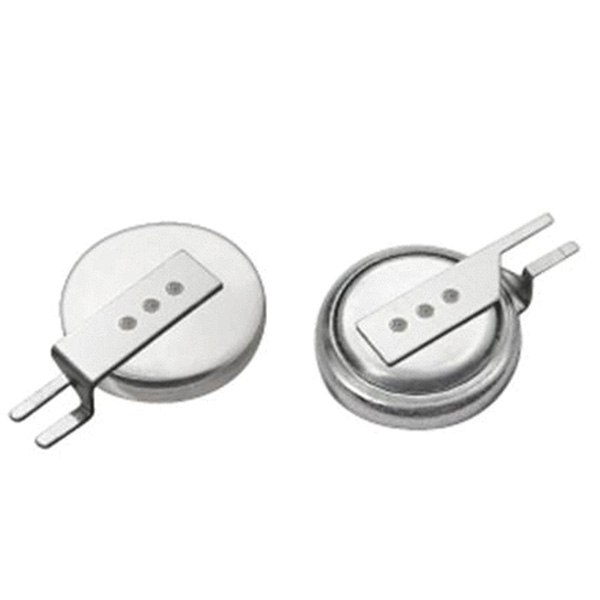

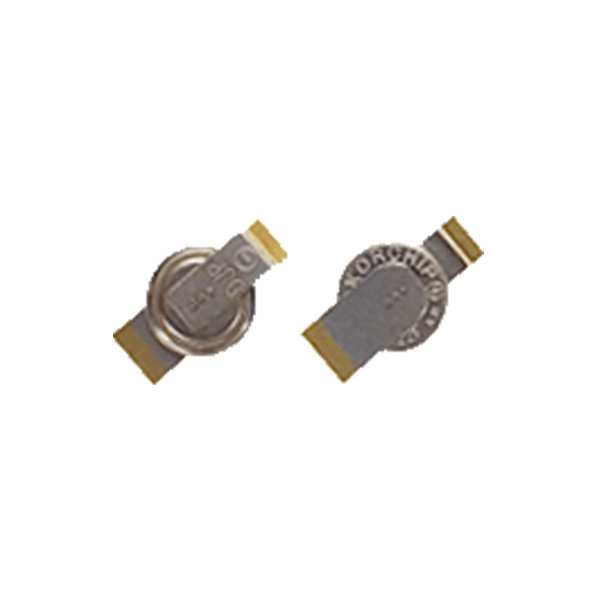

纽扣形超级电容器
超级电容器 (Supercapacitors, ultracapacitor) , 又名电化学电容器(Electrochemical Capacitors), 双电层电容器(Electrical Double-Layer Capacitor)、黄金电容、法拉电容，是从上世纪七、 八十年代发展起来的通过极化电解质来储能的一种电化学与元件。它不同于传统的化学电源，是一种介于传统电容器与电池之间、具有特殊性能的电源， 主要依靠双电层和氧化还原假电容电荷存储电能。但在其储能的过程并不发生化学反应，这种储能过程是可逆的, 也正因为此超级电容器可以反复充放电数十万次。
详细介绍
纽扣形超级电容器特点：
•体积小，容量大
•充放电速度快，表面吸附方式可以快速充放电
•循环使用寿命长，深度充放电循环使用次数达50万次以上
应用：
•消费类电子：智能手机，PDA，数码相机，固态硬盘，手动工具，家用电器及全球定位系统(GPS)调制解调器等
•工业类电子：机械控制器，PLC，仪表，风力涡轮机及ESS等
•汽车电子：汽车录像机，汽车稳定器，电子呼叫系统，混合动力汽车及发动机启动等
|
型号 |
额定电压（V） |
电容量（F） |
等效串联内阻（at 1kHz）（Ω） |
尺寸 |
工作温度范围（℃） |
|
|
直径（mm） |
厚度（mm） |
|||||
|
SM3R3333（可回流焊） |
3.3 |
0.033 |
300 |
3.8 |
1.1 |
-10~+60 |
|
SM3R3703（可回流焊） |
3.3 |
0.07 |
200 |
4.8 |
1.4 |
-10~+60 |
|
DMS3R3224 |
3.3 |
0.22 |
200 |
6.8 |
1.4 |
-10~+60 |
|
DMS3R3224RF（可回流焊） |
3.3 |
0.22 |
200 |
6.8 |
1.4 |
-10~+60 |
|
型号 |
额定电压（V） |
电容量（F） |
等效串联内阻（at 1kHz）（Ω） |
尺寸 |
工作温度范围（℃） |
|||||
|
V型焊脚 |
H型焊脚 |
|||||||||
|
直径（mm） |
高度（mm） |
焊脚间宽度（mm） |
直径（mm） |
高度（mm） |
焊脚间宽度（mm） |
|||||
|
DCM5R5473 |
5.5 |
0.047 |
75 |
10.8 |
13.0 |
5.0 |
10.8 |
6.0 |
10.0 |
-25~+70 |
|
DCM5R5104 |
5.5 |
0.1 |
75 |
10.8 |
13.0 |
5.0 |
10.8 |
6.0 |
10.0 |
-25~+70 |
|
DCM5R5224 |
5.5 |
0.22 |
75 |
10.8 |
13.0 |
5.0 |
10.8 |
6.0 |
10.0 |
-25~+70 |
